GST-DH9000電氣火災監控設備控漏電流報警如何處理
文章來自：海灣消防設備 發布時間：2021-12-21 13:42:39
電氣火災監控設備有什么功能？冬季，各個地區都用起了暖氣設備，北方暖氣，南方小太陽等等，電氣火災監控設備有什么功能？冬季謹防電氣火災，

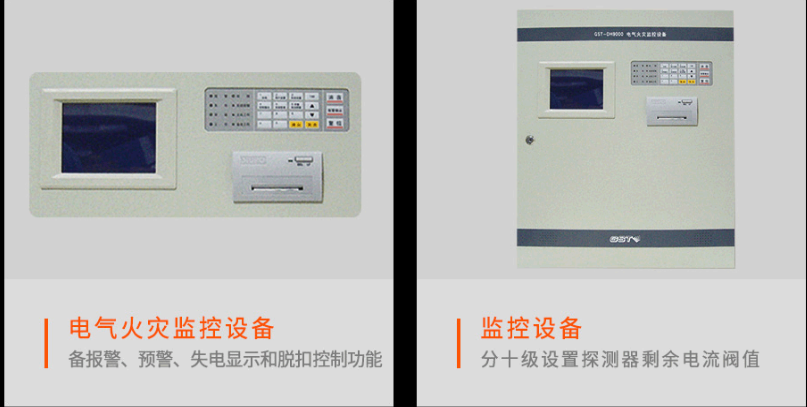

一、GST-DH9000壁掛式電氣火災監控設備特點：
1.GST-DH9000系列電氣火災監控設備具備報警、預警、失電顯示和脫扣控制功能。
2.在監控設備可以分十級設置探測器剩余電流閥值。
3.在電氣火災監控設備可以設定每個探測器報警后是否自動切斷供電線路，并可以設定切斷延時。
4.具有RS232通訊接口，可以連接計算機圖形顯示系統；可配置RS485接口，組成電氣火災監控系統網絡。
5.符合GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》**標準。
二、GST-DH9000壁掛式電氣火災監控設備產品規格：
型號GST-DH9000
液晶屏規格320×240點，5.4寸單色液晶
電氣火災監控設備容量*大4路總線，每路總線可帶128個電氣火災探測器
線制電氣火災監控設備與漏電探測器采用無極性信號二總線連接
使用環境溫度：0℃~+40℃
相對濕度≤95% ，不結露
電源主電：交流220V 電壓變化范圍 ＋10%～－15%
備電：DC24V密封鉛酸蓄電池
功耗GST-DH9000B：*大80W
GST-DH9000G：*大150W
外形尺寸500mm×170mm×600mm
三、GST-DH9000壁掛式電氣火災監控設備結構與安裝：
GST-DH9000結構與安裝
四、GST-DH9000壁掛式電氣火災監控設備接線：
電氣火災監控設備外接端子說明如下圖所示。
GST-DH9000接線
L、G、N：交流220V接線端子及交流接地端子；
ZN-1、ZN-2（N：回路號）：探測器總線（無極性）；
S+、S-：報警信號輸出，報警時輸出24V/0.1A，帶檢線功能；
RXD、TXD、GND：標準RS232接口，連接CRT系統的接線端子；
A、B：標準RS485接口，電氣火災監控設備聯網的通訊總線端子。
五、GST-DH9000壁掛式電氣火災監控設備布線要求：
1.探測器總線接口：采用阻燃RVS雙絞線，截面積≥1.0 mm2；長度〈1200米；
2.報警信號輸出接口：采用阻燃BV線，截面積≥1.0 mm2；
3.RS232接口：隨主機提供，長度＜30m；
4.電氣火災監控設備聯網485接口：采用阻燃RVVPS雙絞線，截面積≥1.0 mm2；長度＜1000米。
1.走電報警功能，火災事故探測器可以根據電壓變壓器利用基爾霍夫電流的規律。也就是說，注入電源電路所有連接點的復電流量的對數和0。
2.溫度警報功能，火災事故探測器可以根據溫度傳感器檢查電氣設備線路的溫度。電氣設備線路的溫度超過報警值時，探測器的報警值會發送光控制警報。
3.火災報警功能，火災報警功能、電氣火災監控系統可以進行火災安全輸出，可以連接消防設施，警報發生后工作人員沒有妥善處理。如果發生火災事故，探測器可以通報消防設施并采取預防措施。
4.突然輸出功能，電氣火災監視系統生成警報時，如果工作人員不妥善處理。突然使用輸出功能，可以自主閉嘴，切斷電源電路。
5.電信監管功能的遠程控制，電氣火災監控系統具有可靠的遠程控制通信功能，可以對多個探測器進行實時監控的標準化管理。
6.常見故障存儲器查看功能，每當電氣設備線路發生常見故障時，探測器的儲存功能就會記錄電氣設備線路的各種化學性質，根據記憶力來查看功能。
電氣火災監控系統已經得到很多顧客的認可，可以預防可靠的傳染病。電氣火災監督的運用領域非常普遍，各種住宅建筑中預防傳染病的功效被廣泛使用。
電氣火災監控系統的功能主要是上面詳細介紹的，所以大家要理解這種電氣設備所具有的上述功能。
1、正常泄漏和故障泄漏
由于電源線和設備中存在分布式電感和電容，當交流電流通過這些分布式電感和電容時會形成漏電流，但這是正常的漏電流，無法避免。故障泄漏與正常泄漏完全不同。它是由設備中的絕緣損壞導致的帶電導線和地面(外殼)之間的部分或完全短路引起的。這是一種嚴重的故障現象，也是可能導致電氣火災的重要原因。這也是我們應該盡力避免的事情。如果無法避免，我們也應該及時報警，以便及時處理，從而減少或防止電氣火災的風險。
正常漏電流穩定且基本不變，因為分布電感和分布電容基本不變。故障泄漏是由絕緣損壞引起的。隨著時間的推移，絕緣損壞將進一步嚴重，絕緣電阻將逐漸降低，故障泄漏電流將逐漸增加。這是正常泄漏和故障泄漏的*大區別。 根據兩種電流變化的不同，在大量實測數據的基礎上，建立了電流變化的數學模型。根據該數學模型，編制了控制軟件，在實際應用中取得了良好的效果，從而減少了誤報警的數量。
2.雙路供電電源中PE線和N線共接引起漏電誤報警
在雙路,的供電系統中，雙路的PE線和N線是分開連接的，這導致了雙路.供電系統中的一種特殊的漏電現象，當其中一個電路停止供電時，其漏電監測設備將顯示電路中有漏電電流。用鉗形電流表測量電路的零線電流時，發現有電流。電路開關已經關閉，并且在三個相A、B和C中沒有電流，所以在N線中的電流將使泄漏檢測器誤認為泄漏電流。其原因是由雙路電源供應的兩條N線直接連接在一起。即使一個電源被切斷，另一個仍在供電。當N線有電流時，它將流入另一條線的N線，導致停電回路.的N線有電流，它將導致停電回路的漏電流值超過報警設定值，導致電氣火災監控設備發出報警，但事實上這是一個假報警。
沒有電氣火災監控設備的供電系統沒有問題，但在有電氣火災監控設備的供電系統中，這個問題非常突出。為了解決這個問題，我們提出以下方法:因為兩條電源N線必須連接在一起，開關必須使用4極開關。在切換過程中，必須同時切換N線和A、B、C三相帶電線路，這樣可以保證備用電源系統中的N線與正在使用的其他電源系統中的N線完全分離，解決了這個問題。3.電磁干擾
電氣火災監控系統在強電氣系統中工作。能否有效抵抗強電磁場的干擾是工作穩定可靠的前提。根據現場測量，電氣火災監控系統的安裝地點具有以下特點:50Hz工頻電磁場強度大，影響*大。在某些情況下，供電系統中的非線性設備和高頻設備(如附近的移動電話中繼器)也會產生諧波和高頻電磁波干擾。
在寒冷的冬季，各類暖氣以及小太陽，電熱毯的使用增加，冬季謹防電氣火災。
