海灣隔爆型線型光束感煙火災探測器安裝接線示
文章來自：海灣消防設備 發布時間：2014-01-18 09:01:25
JTY-HM-GST9615是海灣隔爆型線性光束感煙探測器，本文海灣消防設備工程師將介紹海灣隔爆型線型光束感煙火災探測器安裝接線示意圖。

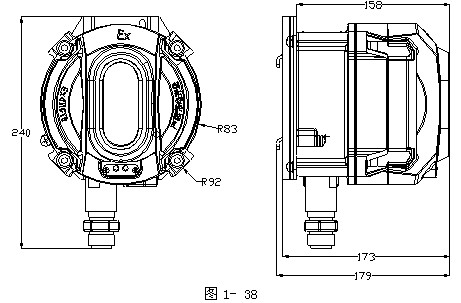

探測器外形圖如圖1-38所示：
安裝：

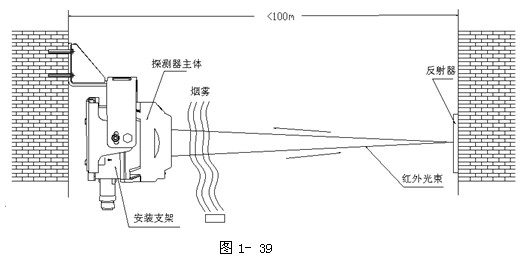

將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上，外形安裝圖如圖1-39所示：
探測器采用壁掛式安裝，將調節架安裝于墻上，然后再將探測器掛到調節架的掛架上，*后固定，具體安裝步驟如下：
(a)固定調節架

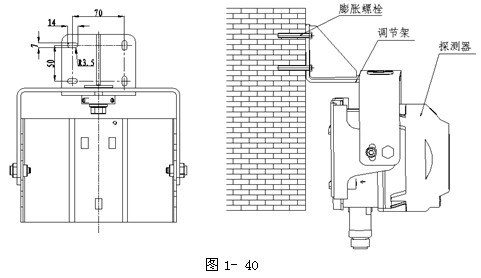

用M6的膨脹螺栓將調節架固定在墻上，安裝調節架示意圖如圖1-42所示：
(b)安裝、調節探測器
將已裝配有安裝板的探測器掛于調節架上，用M5的螺釘固定，探測器與調節架連接示意圖如圖1-41所示。
(c)反射器安裝
當探測器與反射器間的安裝距離大于等于8m（小于等于40m）時，需安裝1塊反射器；

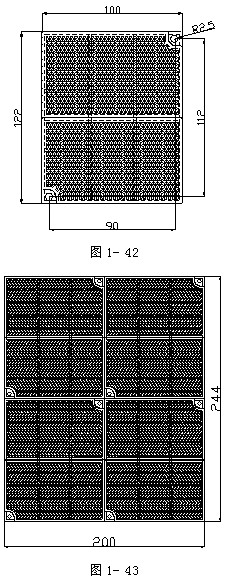

當探測器與反射器間的安裝距離大于40m（小于等于100m）時，需安裝4塊反射器。單塊反射器安裝需用兩只6塑料脹釘將其固定，安裝尺寸如圖1-42所示，四塊反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖如所示圖1-43（圖未按比例）。
現場安裝時，需要將DC24V電源線（無極性）連接在探測器的接線端子D1、D2上。
當與我公司生產的控制器配接時，總線（無極性）接在探測器的接線端子Z1、Z2上，探測器對外接線端子示意圖如圖1-44所示：
當使用觸點信號輸出信息時，探測器上的堵頭需換成過線接頭（需另外購買過線接頭），火警無源輸出常開觸點K11、K12和故障無源輸出常開觸點K21、K22的引線需從過線接頭引出，探測器對外接線端子示意圖如圖1-45所示：
