GST-LD-8300海灣監視模塊安裝接線示意圖
文章來自：海灣消防設備 發布時間：2014-01-18 07:01:09
GST-LD-8300是海灣監視模塊，本文海灣消防設備工程師將介紹海灣GST-LD-8300輸入模塊的外形示意圖、安裝示意圖以及接線示意圖：

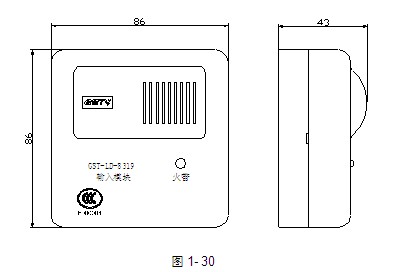

海灣監視模塊的外形尺寸及結構示意圖如圖1-30所示。

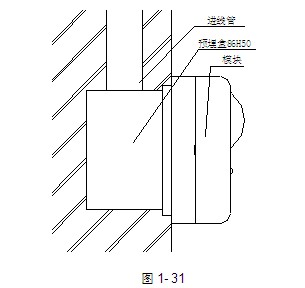

GST-LD-8300監視模塊采用明裝，進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝方法如圖1-31。底盒與上蓋間采用插接式結構安裝，拆卸簡單方便，便于調試維修。
海灣GST-LD-8300對外端子示意如圖2-29
其中：
Z1、Z2：與控制器信號二總線連接的端子
I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入
布線要求：信號總線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；I、G采用阻燃RV軟線，截面積≥1.0mm2。
GST-LD-8300監視模塊與現場設備的接線

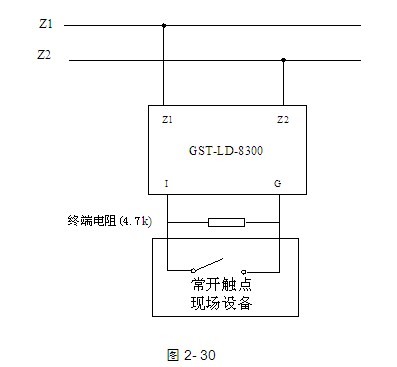

模塊與具有常開無源觸點的現場設備連接方法如圖2-30所示。模塊輸入設定參數設為常開檢線。

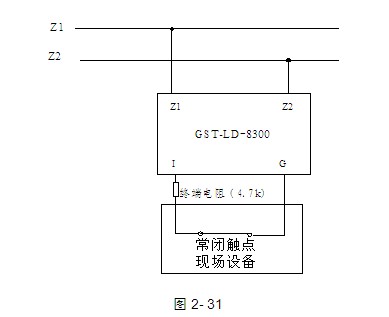

模塊與具有常閉無源觸點的現場設備連接方法如圖2-31所示，模塊輸入設定參數設為常閉檢線。
